Конденсаторная установка УКРМ-04-40-5-21У3 предназначена для автоматической компенсации реактивной мощности в трехфазных электросетях с номинальным напряжением 0,4 кВ. С мощностью 40 кВАр и шагом регулирования 5 кВАр она подходит для малых объектов, таких как небольшие мастерские, торговые точки или офисные здания. Эта статья подробно описывает назначение установки, ее функционал, технические характеристики, процесс монтажа, обслуживание и преимущества по сравнению с аналогами, чтобы помочь инженерам и руководителям выбрать оптимальное решение для стабилизации электросетей.

Назначение УКРМ-04-40-5-21У3

Установка УКРМ-04-40-5-21У3 разработана для минимизации реактивной мощности в электросетях с индуктивными нагрузками, такими как электродвигатели, насосы или системы освещения. Реактивная мощность увеличивает токовую нагрузку на кабели и трансформаторы, что может привести к перегреву оборудования и снижению эффективности сети. Установка компенсирует реактивный ток, повышая коэффициент мощности (cos φ) до оптимального уровня, что снижает нагрузку на сеть и продлевает срок службы оборудования.

Устройство подходит для сетей с пиковой реактивной мощностью до 40 кВАр. Компактная конструкция и точное регулирование делают его идеальным для объектов с ограниченным пространством, где требуется стабильная работа электросети.

Функционал установки

УКРМ-04-40-5-21У3 оснащена микропроцессорным контроллером, который в реальном времени отслеживает параметры сети: cos φ, напряжение, ток и гармонические искажения. При снижении коэффициента мощности ниже заданного уровня (например, 0,9) контроллер автоматически подключает конденсаторы с шагом 5 кВАр для восстановления баланса. Это обеспечивает точную компенсацию, соответствующую текущей нагрузке, и предотвращает избыточную или недостаточную компенсацию.

Контроллер реагирует на изменения в сети за 0,1 секунды, обеспечивая быструю стабилизацию параметров. Например, в сети с cos φ 0,75 установка может подключать от 5 до 40 кВАр, повышая cos φ до 0,95. Встроенные защитные механизмы предотвращают перенапряжение, гармонические искажения и перегрузку конденсаторов, что делает установку пригодной для сетей с нелинейными нагрузками, такими как частотные преобразователи или светодиодное освещение.

Функция самодиагностики отслеживает состояние конденсаторов и сигнализирует о возможных проблемах, таких как снижение их емкости, что позволяет своевременно планировать обслуживание.

Технические характеристики

УКРМ-04-40-5-21У3 обладает следующими параметрами:

• Номинальная мощность: 40 кВАр, оптимальная для малых сетей.
• Напряжение: 0,4 кВ, стандарт для трехфазных систем.
• Шаг регулирования: 5 кВАр для точной компенсации.
• Контроллер: Микропроцессорный, с функциями мониторинга cos φ и самодиагностики.
• Защитные функции: Защита от перенапряжения, гармоник и перегрузок.
• Конструкция: Металлический корпус с антикоррозийным покрытием, защита IP54.

Корпус установки выполнен из прочного металла с порошковым покрытием, устойчивым к коррозии, что позволяет использовать ее в условиях повышенной влажности или запыленности, например, в небольших мастерских или торговых помещениях. Размеры (примерно 45x40x25 см) обеспечивают компактность, что облегчает размещение в ограниченном пространстве. Панель управления оснащена цифровым дисплеем, отображающим cos φ, ток, напряжение и количество подключенных конденсаторов, что упрощает мониторинг работы системы.

Монтаж

Монтаж УКРМ-04-40-5-21У3 занимает 4-6 часов и выполняется квалифицированным электриком. Установка подключается к распределительной сети через стандартные разъемы, совместимые с большинством систем 0,4 кВ. Перед монтажом необходимо провести анализ сети для определения пиковой реактивной мощности и оптимальных параметров компенсации. Например, для сети с cos φ 0,8 установка может компенсировать до 40 кВАр, повышая cos φ до 0,95, что снижает токовую нагрузку на 15-20%.

Процесс монтажа включает:

1. Подключение к распределительному щиту через изолированные кабели соответствующего сечения.
2. Настройка контроллера: установка пороговых значений cos φ (например, 0,9-0,95) и времени реакции.
3. Проверка изоляции кабелей и правильности подключения фаз.

Установка совместима с системами автоматизации, такими как SCADA, что позволяет интегрировать ее в централизованные сети управления. Компактный дизайн упрощает размещение в технических помещениях или рядом с распределительными щитами. Встроенные предохранители защищают конденсаторы от перегрузок, но тщательная проверка подключения снижает риск аварий.

Обслуживание

Обслуживание УКРМ-04-40-5-21У3 минимально. Рекомендуется проводить техническую проверку раз в год, включающую осмотр контактов, конденсаторов и калибровку контроллера. Модульная конструкция позволяет заменить отдельный конденсатор или реле за 1-2 часа без демонтажа всей установки. Система самодиагностики отслеживает состояние компонентов и предупреждает о износе, например, снижении емкости конденсаторов, что позволяет заранее планировать обслуживание.

Контроллер записывает данные о работе установки: количество циклов подключения конденсаторов, пиковые нагрузки, значения cos φ. Эти данные можно использовать для анализа эффективности сети и планирования ее модернизации. Например, если cos φ регулярно падает ниже 0,85, это может указывать на необходимость дополнительных конденсаторов.

Для каких объектов подходит?

УКРМ-04-40-5-21У3 оптимальна для малых предприятий с трехфазными сетями 0,4 кВ и умеренными индуктивными нагрузками:

• Небольшие мастерские с электродвигателями и насосами.
• Малые склады с системами вентиляции и освещения.
• Торговые точки с минимальным количеством электрооборудования.
• Офисные здания с комбинированными нагрузками.

Установка эффективна в сетях с пиковой реактивной мощностью до 40 кВАр, где требуется точная компенсация и защита от перегрузок. Ее компактность делает ее подходящей для объектов с ограниченным пространством.

Преимущества по сравнению с аналогами

УКРМ-04-40-5-21У3 выделяется несколькими преимуществами. Шаг регулирования 5 кВАр обеспечивает более точную компенсацию по сравнению с установками с шагом 10 кВАр, что важно для сетей с переменными нагрузками. Микропроцессорный контроллер с функцией самодиагностики превосходит аналоги с механическими реле, которые менее точны и не предоставляют данных о состоянии системы. Защита IP54 позволяет использовать установку в условиях повышенной влажности, в отличие от аналогов с IP44.

Модульная конструкция упрощает замену компонентов, тогда как в монолитных установках требуется полный демонтаж. Возможность интеграции с системами автоматизации делает УКРМ-04-40-5-21У3 более универсальной по сравнению с моделями без поддержки SCADA. По сравнению с УКРМ-04-50-5-21У3, данная модель более компактна и подходит для сетей с меньшей реактивной мощностью.

Как выбрать правильную установку?

Выбор УКРМ-04-40-5-21У3 зависит от параметров сети и потребностей объекта. Перед покупкой необходимо:

1. Определить пиковую реактивную мощность и тип нагрузок в сети.
2. Оценить условия эксплуатации (влажность, запыленность).
3. Проверить потребность в интеграции с системами автоматизации.
4. Учесть доступное пространство для монтажа.

Для сетей с пиковой реактивной мощностью до 40 кВАр и потребностью в точной компенсации эта установка является оптимальным выбором. Для более крупных сетей можно рассмотреть модели с большей мощностью, например, УКРМ-04-50-5-21У3.

Почему стоит выбрать УКРМ-04-40-5-21У3?

Конденсаторная установка УКРМ-04-40-5-21У3 – это эффективное решение для компенсации реактивной мощности в малых электросетях. Ее точное регулирование, защитные функции и компактная конструкция обеспечивают стабильную работу и защиту оборудования. Установите УКРМ-04-40-5-21У3, чтобы повысить эффективность вашей электросети!

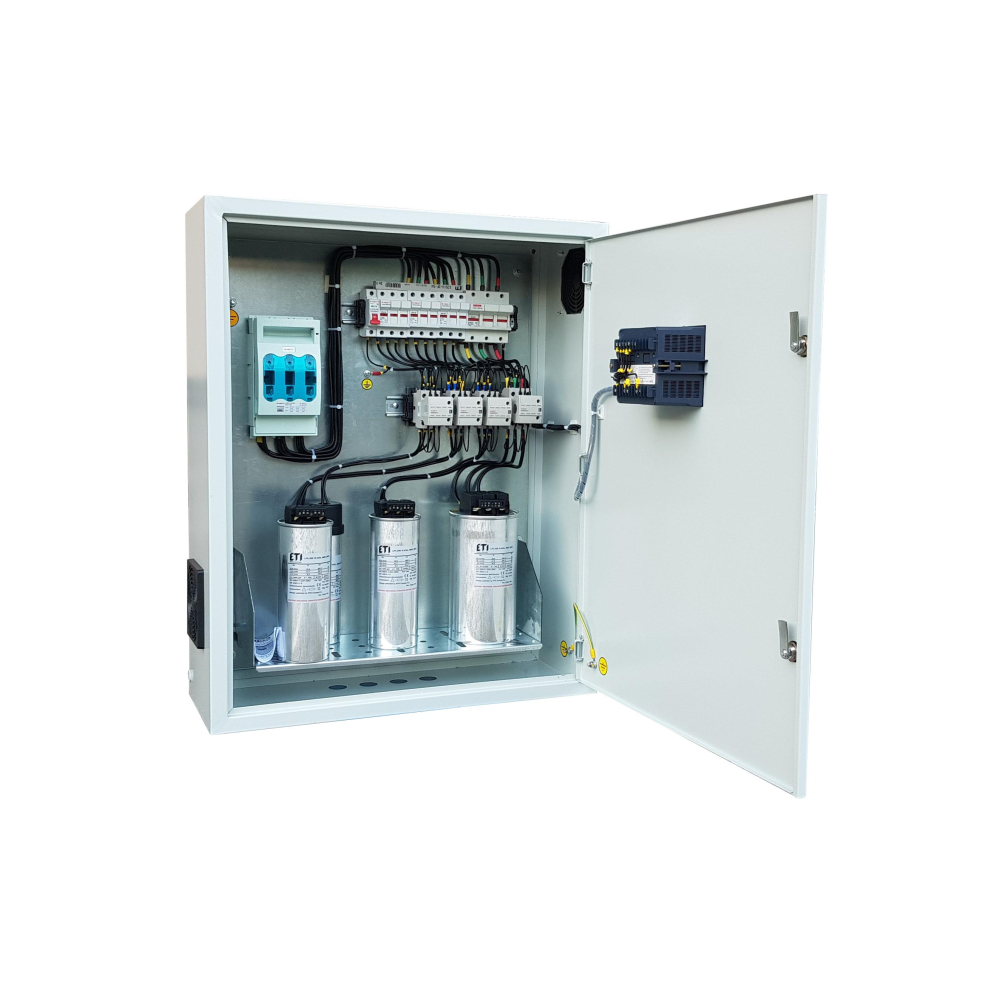

• Металлический корпус с порошковым покрытием
• Регулятор реактивной мощности - CNC
• Конденсаторные батареи - LPC-DW (ETI)
• Контакторы для коммутации батарей -  E.NEXT
• Вводный аппарат - выключатель-раз“соединитель с предохранителями  E.NEXT
• Аппараты защиты конденсаторов - разъемы с предохранителями  E.NEXT
