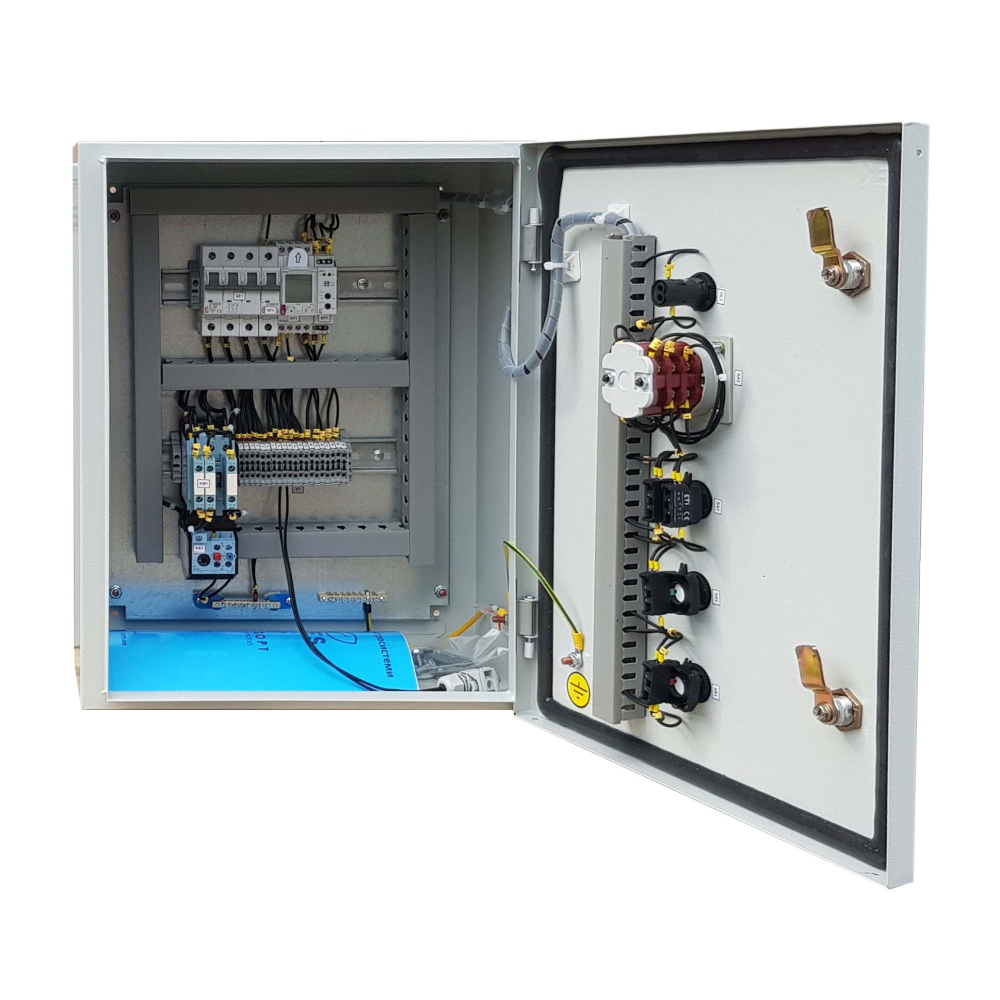

Ящик керування освітленням ЯУО-9601-3874

Призначені для керування (автоматичного або ручного включення та відключення) колами та системами освітлення на об’єктах промислової та соціально-побутової інфраструктури.

ЯУО 9601 можуть керувати освітленням в таких режимах:

• Фотореле - включення та відключення навантаження за сигналом фотодатчика при задаих рівнях освітленості;
• Таймер - Таймер - включення та відключення навантаження у задані періоди часу;
• Ручний режим - керування від кнопок на дверях пристрою ЯУО;
• Дистанційне керування від пунктів диспетчеризації та телемеханіки.

Щит ЯУО-9601 склад:

• металевий корпус з порошковим покриттям;
• автоматичний вимикач на вводі для захисту від перенавантажень;
• контактор для комутації навантаження;
• фотореле с фотодатчиком;
• програмний таймер;
• Кнопки керування, лампи індикації та ін.

Ящик керування освітленням ЯУО-9601-3874-54У3 призначений для автоматичного, ручного, місцевого або дистанційного управління освітлювальними мережами на об’єктах із різними джерелами світла, такими як вуличне освітлення, промислові цехи чи торговельні комплекси. Цей пристрій забезпечує гнучке управління, захист мережі та інтеграцію з сучасними системами автоматизації. У цій статті детально описано призначення ящика, його функціонал, технічні характеристики, процес встановлення, обслуговування та переваги порівняно з аналогами, щоб допомогти інженерам і керівникам обрати оптимальне рішення для керування освітленням.

Призначення ЯУО-9601-3874-54У3

Ящик керування освітленням ЯУО-9601-3874-54У3 розроблений для управління освітлювальними мережами в трифазних системах із номінальною напругою 0,4 кВ і струмом до 80 А. Він підходить для об’єктів, де потрібна стабільна робота освітлення, таких як виробничі майданчики, склади, парковки чи міські вулиці. Пристрій дозволяє налаштувати автоматичне вмикання та вимикання світильників залежно від рівня зовнішньої освітленості, заданих часових програм або сигналів із диспетчерських пунктів. Це оптимізує енергоспоживання та спрощує контроль мережі.

Ящик сумісний із різними типами світильників, включаючи світлодіодні, газорозрядні та люмінесцентні, і може працювати в мережах із нелінійними навантаженнями. Його конструкція та захисні механізми дозволяють використовувати пристрій у різних кліматичних умовах, що робить його універсальним для внутрішнього та зовнішнього застосування.

Функціонал ящика

ЯУО-9601-3874-54У3 підтримує кілька режимів керування освітленням:

• Автоматичний режим: Увімкнення та вимкнення світильників за сигналом фотодатчика при зміні рівня освітленості, наприклад, під час сутінок чи світанку.
• Програмований режим: Робота за тижневим таймером, що дозволяє налаштувати графік освітлення для різних сценаріїв, наприклад, для нічного режиму чи технологічних перерв.
• Ручний режим: Керування через кнопки на панелі ящика для оперативного втручання.
• Дистанційний режим: Управління через GSM-модуль із диспетчерського пункту для централізованого контролю.

Ящик оснащений виносним фотодатчиком, який підключається двожильним кабелем довжиною до 50 метрів. Фотодатчик реагує на зміни освітленості з точністю до 1 люкса, забезпечуючи точне спрацьовування. Контактори в ящику відповідають за комутацію навантаження, а вбудовані захисні механізми запобігають перевантаженням, коротким замиканням і перенапрузі. Наприклад, при коливаннях напруги ящик автоматично вимикає навантаження, захищаючи світильники від пошкоджень.

Пристрій підтримує інтеграцію з системами телемеханіки, що дозволяє дистанційно моніторити стан мережі та керувати освітленням через системи автоматизації, такі як SCADA. Контролер записує дані про режими роботи, що полегшує діагностику та аналіз ефективності.

Технічні характеристики

ЯУО-9601-3874-54У3 має такі параметри:

• Номінальна напруга: 0,4 кВ (трифазна система).
• Номінальний струм: До 80 А, що підходить для мереж із великою кількістю світильників.
• Режими керування: Автоматичний (фотореле), програмований (таймер), ручний, дистанційний (GSM-модуль).
• Конструкція: Металевий корпус із порошковим покриттям, захист IP54 для зовнішнього встановлення.
• Фотодатчик: Виносний, довжина кабелю до 50 м, чутливість 1 люкс.
• Захисні функції: Захист від перевантажень, коротких замикань і перенапруги.
• Режими роботи: Переривчасто-тривалий, тривалий, повторно-короткочасний, короткочасний.

Корпус ящика виготовлений із листової сталі з порошковим покриттям, що забезпечує захист від корозії та дозволяє використовувати пристрій у зовнішніх умовах (кліматичне виконання У3). Органи керування розташовані за дверима, що захищає їх від зовнішніх впливів. Габарити ящика (приблизно 60x40x20 см) дозволяють розмістити його в технічних приміщеннях або на відкритих майданчиках. Панель керування оснащена індикаторними лампами та кнопками для ручного режиму.

Встановлення ящика

Монтаж ЯУО-9601-3874-54У3 займає 4-6 годин і виконується кваліфікованим електриком. Ящик підключається до трифазної мережі 0,4 кВ через стандартні роз’єми. Виносний фотодатчик встановлюється в місці з прямим доступом до природного світла, наприклад, на стовпі чи стіні, і підключається двожильним кабелем. Процес встановлення включає:

1. Перевірка параметрів мережі: напруга, струм, кількість світильників.
2. Вибір місця для ящика з урахуванням захисту від прямих опадів.
3. Налаштування контролера: встановлення порогових значень освітленості для фотореле та часових програм для таймера.
4. Перевірка ізоляції кабелів і правильності підключення фаз і заземлення.

Для мереж із піковим струмом до 80 А ящик забезпечує стабільне керування без перевантаження. GSM-модуль дозволяє налаштувати дистанційне керування через диспетчерський пульт. Вбудовані запобіжники та автоматичні вимикачі захищають мережу від коротких замикань, але правильне підключення є обов’язковим для безпечної роботи.

Обслуговування

Обслуговування ЯУО-9601-3874-54У3 мінімальне. Рекомендується проводити перевірку раз на рік, яка включає огляд контактів, фотодатчика та автоматичних вимикачів. Модульна конструкція дозволяє замінити несправний компонент, наприклад, контактор чи реле, за 1-2 години без демонтажу ящика. Фотодатчик потребує періодичного очищення від пилу чи бруду для забезпечення точності спрацьовування.

Контролер записує дані про режими роботи, кількість циклів увімкнення/вимкнення та стан мережі, що полегшує діагностику. Наприклад, якщо фотодатчик спрацьовує некоректно, система сигналізує про проблему, що дозволяє швидко усунути несправність. Гарантійний термін становить 12 місяців, але за правильного обслуговування ящик може працювати значно довше.

Для яких об’єктів підходить?

ЯУО-9601-3874-54У3 оптимальний для об’єктів із трифазними мережами 0,4 кВ і великою кількістю світильників:

• Вуличне освітлення населених пунктів, парковок, аеропортів.
• Промислові цехи з верстатами та вентиляційними системами.
• Торговельні комплекси з освітленням великих площ.
• Склади з комбінованим внутрішнім і зовнішнім освітленням.

Ящик ефективний у мережах із піковим струмом до 80 А, де потрібне гнучке керування та захист від перевантажень. Його підтримка GSM-модуля робить його придатним для об’єктів із централізованим управлінням.

Переваги порівняно з аналогами

ЯУО-9601-3874-54У3 вирізняється кількома перевагами. Підтримка чотирьох режимів керування (автоматичний, програмований, ручний, дистанційний) забезпечує більшу гнучкість, ніж у моделей із лише фотореле чи ручним керуванням. Точність фотодатчика (1 люкс) перевищує аналоги з чутливістю 5 люксів. GSM-модуль дозволяє інтегрувати ящик у системи телемеханіки, що не завжди доступно в бюджетних моделях.

Модульна конструкція спрощує заміну компонентів, на відміну від монолітних ящиків, де потрібен повний демонтаж. Корпус із захистом IP54 забезпечує надійність у зовнішніх умовах, порівняно з аналогами з нижчим ступенем захисту (IP44). Номінальний струм 80 А дозволяє керувати більшими мережами, ніж у моделей із струмом 25-40 А.

Як обрати правильний ящик керування?

Вибір ЯУО-9601-3874-54У3 залежить від параметрів мережі та потреб об’єкта. Перед покупкою необхідно:

1. Визначити піковий струм і кількість світильників у мережі.
2. Оцінити умови експлуатації (внутрішнє чи зовнішнє встановлення).
3. Перевірити потребу в дистанційному керуванні чи інтеграції з автоматизацією.
4. Врахувати доступний простір для монтажу.

Для мереж із піковим струмом до 80 А та потребою в гнучкому керуванні цей ящик є оптимальним вибором. Якщо потрібен менший струм, можна розглянути моделі з нижчою потужністю.

Чому варто обрати ЯУО-9601-3874-54У3?

Ящик керування освітленням ЯУО-9601-3874-54У3 – це гнучке та ефективне рішення для управління освітлювальними мережами. Його різноманітні режими керування, точний фотодатчик і міцна конструкція забезпечують стабільну роботу та захист обладнання. Якщо ви прагнете оптимізувати освітлення та спростити управління, ЯУО-9601-3874-54У3 – ваш вибір. Встановіть його, щоб підвищити ефективність вашого об’єкта!
